新闻动态
·综合新闻
·科研动态
·学术活动
·媒体聚焦
·通知公告
您现在的位置:首页 > 新闻动态 > 科研动态
纳米金属中发现晶界稳定性控制的硬化和软化行为

2017-03-24 | 文章来源:沈阳材料科学国家(联合)实验室        【 】【打印】【关闭

  金属材料的强度或硬度往往随晶粒尺寸减小而增加,遵循基于位错塞积变形机制的Hall-Petch关系,即强度的增加与晶粒尺寸的平方根成反比。而当晶粒尺寸低于某临界晶粒尺寸(通常为10-30纳米)时,金属的强度会偏离Hall-Petch关系,有些金属的强度不再升高甚至下降,这种纳米尺度下的软化现象通常归因于纳米金属中大量晶界的迁移。

  最近,中国科学院金属研究所沈阳材料科学国家(联合)实验室卢柯研究组发现通过适当合金元素的晶界偏聚可以提高晶界稳定性,从而可以大幅度调控纳米金属的强度。他们利用电解沉积方法制备出晶粒尺寸从30纳米到3.4纳米变化的一系列Ni-Mo合金样品,发现当晶粒尺寸小于10纳米时合金出现软化行为。通过适当温度的退火处理,利用晶界弛豫以及Mo原子在晶界上的偏聚,使材料硬度明显提高,最高可达11.35GPa。这一结果表明,晶粒尺寸相同的纳米材料,其硬度可以通过调控晶界稳定性而大幅度地变化,既可硬化也可软化。这一发现揭示了纳米材料中软化和硬化行为本质,澄清了过去三十多年来关于这一问题的争论。同时表明在纳米金属中硬度不仅依赖于晶粒尺寸,也受控于晶界稳定性。晶界稳定性可成为纳米材料中除晶粒尺寸之外的另一个性能调控维度。

  纳米金属中的不同硬度变化源于不同的塑性变形机制。卢柯研究组与法国UNIROUEN及南京理工大学的合作者利用原子探针技术和高分辨率电子显微术发现,制备态纳米Ni-Mo样品中的软化行为是由于机械驱动的晶界迁移变形机制所致。而纳米Ni-Mo样品在退火过程中发生了晶界弛豫及溶质原子的晶界偏析,降低了晶界能,提高了晶界的稳定性,使晶界行为在外力作用下难以启动,塑性变形通过拓展不全位错的形核及运动来实现。由于位错形核应力与晶粒尺寸的倒数成正比,样品硬度随晶粒尺寸减小不降反升。极小晶粒尺寸纳米金属的硬化及软化行为充分展现了由晶界稳定性控制的微观变形机制转变。这一发现为设计及制备具有如超高硬度等优异性能的新型纳米金属材料提供了新思路。

  该研究得到科技部国家重大科学研究计划和国家自然基金资助。该成果发表于2017年3月24日出版的《Science》(《科学》)周刊。

  原文链接

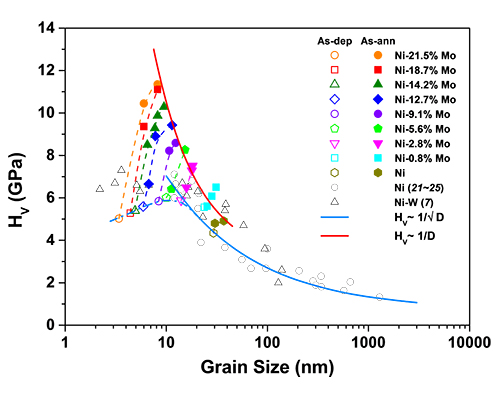

图1. 纳米晶体Ni-Mo合金的软化及硬化行为。制备态(空心)及退火态(实心)样品的显微硬度随晶粒尺寸的变化



文档附件

相关信息
联系我们 | 友情链接
地址: 沈阳市沈河区文化路72号 邮编: 110016
运维邮箱: office@imr.ac.cn
中国科学院金属研究所 版权所有 辽ICP备05005387号-1

官方微博

官方微信
