为保证我国高放废物地质处置长期安全性能,实验室开展了X65低碳钢候选储罐材料在模拟处置环境中的腐蚀行为研究。地质处置环境演变过程中,高放废物衰变过程中产生的辐射对低碳钢的腐蚀行为产生严重影响。实验利用商用60-Co γ放射源对厚度为1mm的低碳钢片进行吸收剂量率为2.98 kGy/h 的辐照,并通过改变累积时间,分别获得0、1、2和3MGy 的累积吸收剂量。利用扫描振动电极技术(SVET)研究室温条件下,北山地下水环境中不同辐照剂量样品之间的电偶腐蚀倾向,发现高辐射累积剂量的样品作为电偶腐蚀中的阳极优先发生腐蚀。

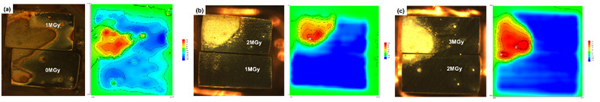

不同γ射线辐照X65低碳钢在北山地下水中电偶腐蚀行为的SVET表征
