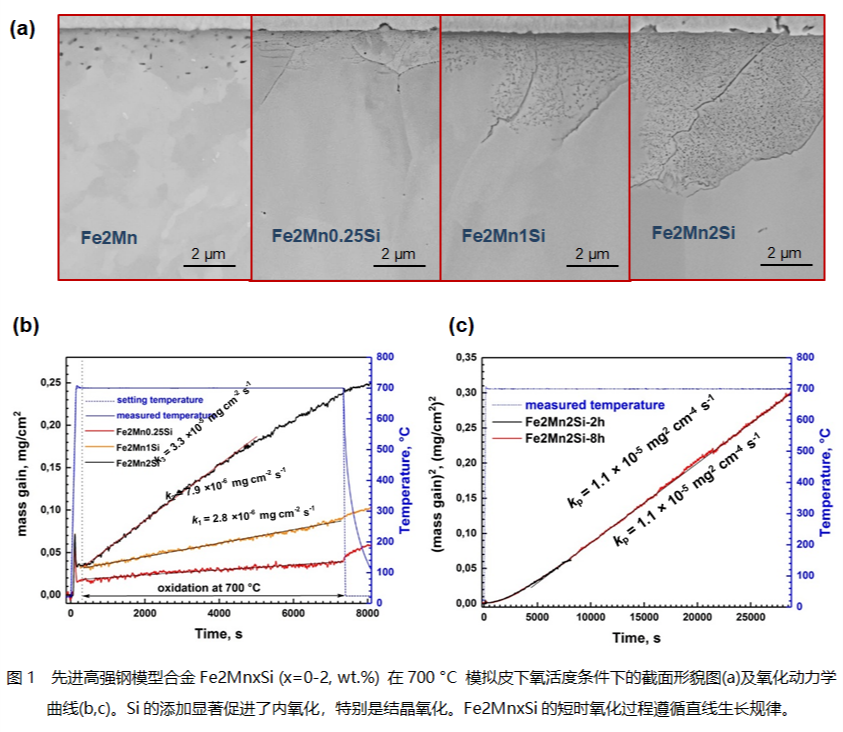

在热轧及轧后冷却过程中先进高强钢(AHSS)中的Mn、Si等活泼性元素会在氧化铁皮下发生内氧化,特别是当氧化沿晶界发生时,极易引发表面质量缺陷,其成为制约AHSS表面质量控制的瓶颈问题。相关问题难以有效解决背后的理论原因在于涉及皮下内氧化行为机理解析不明,有关晶界氧化速率的关键控制因素认识不清。近期,腐蚀基础与前沿研究部的腐蚀电化学研究团队同德国马普钢铁所Rohwerder教授团队合作,首次提出AHSS皮下内氧化的反应速率由氧向界面晶格的摄入控制,此外,指出Si显著促进沿晶氧化的原因在于其优先氧化诱导了Mn氧化物的附着形核与生长,为解决先进高强钢皮下沿晶氧化问题找到了突破口。相关研究成果发表在腐蚀顶刊Corrosion Science上。基于上述突破性研究成果,从内氧化速率关键控制因素入手,提出兼顾力学性能和抗氧化性能的AHSS合金设计新思路,与宝钢的相关合作研究正在立项中。
